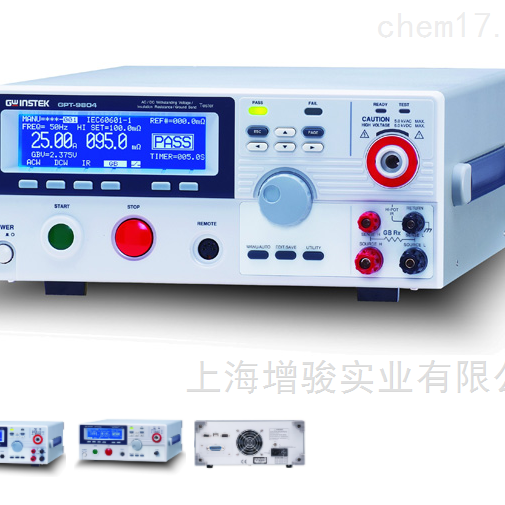

GPT-9903A/GPT-9904A交直流绝缘耐压测试仪介绍：
GPT-9904是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、 GPT-9903提供交/直流耐压测试及绝缘电阻测试功能。全系列机型提供交流500VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。
产品型号：厂商性质：代理商更新时间：2024-06-30访 问 量：5847
立即咨询
联系电话：021-51087863
GPT-9903A/GPT-9904A交直流绝缘耐压测试仪介绍：
GPT-9904是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、 GPT-9903提供交/直流耐压测试及绝缘电阻测试功能。全系列机型提供交流500VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。
中国台湾固纬 GPT-9903A/GPT-9904A交流耐压测试仪主要特点：
※ 500VA测试容量
※ 大型(240x64)点矩阵式LCD
※ 扫描功能, 提供待测物特性分析
※ 绝缘电阻量测可达50GΩ
※ 手动/自动 测试模式
※ 具快速选择功能键
※ 高亮度警示及状态指示灯
※ 具Interlock功能
※ 零点输出
※ 输出电压上升时间控制
※ True RMS电流量测
※ 高分辨率: 1uA(电流量测), 2V(电压设定)
※ 使用PWM放大器, 确保测试效益及测试可靠性
※ 提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名
※ 遥控端子座, 提供机器自前面板外接控制器
※ 提供后板输出座, 方便系统整合配线
※ 界面 : RS-232C, USB device, Signal I/O及GPIB (选购)
中国台湾固纬 GPT-9903A/GPT-9904A交流耐压测试仪技术参数：
交流耐压测试 | |
输出电压范围 | 0.100kV~ 5.000kV ac |
输出电压调整分辨率 | 2V/步进 |
输出电压准确度 | ± (1%设定值+ 5V) [无负载] |
大额定负载 | 500 VA (5kV/100mA) |
大额定电流 | 100mA (0.5kV< V ≦5kV) 10mA (0.1kV≦ V ≦0.5kV) |
输出波形 | 正弦波 |
输出电压频率 | 50 Hz / 60 Hz 可选择 |
电压变动率 | ± (1%读值+ 5V) [大额定负载→未加负载] |
电压表准确度 | ± (1%读值+ 5V) |
电流量测范围(截断电流) | 0.001mA~100.0mA |
电流量测分辨率 | 0.001mA / 0.01mA / 0.1mA |
电流量测准确度 | ±(1.5%读值+ 30位数)当HI SET<1.11mA ±(1.5%读值+ 3位数)当HI SET≧1.11mA |
上/下限判定功能 | Yes |
ARC侦测 | Yes |
扫描功能* | Yes |
上升时间(RAMP) | 0.1s~999.9s |
测试时间(TIMER)* | OFF, 0.5s~999.9s |
GND | ON/OFF |
直流耐压测试 | |
输出电压范围 | 0.100kV~ 6.000kV dc |
输出电压调整分辨率 | 2V/步进 |
输出电压准确度 | ± (1%设定值+ 5V) [无负载] |
大额定负载 | 100W (5kV/20mA) |
大额定电流 | 20mA (0.5kV< V ≦6kV) 2mA (0.1kV≦ V ≦0.5kV) |
电压变动率 | ± (1%读值+ 5V) [大额定负载→未加负载] |
电压表准确度 | ± (1%读值+ 5V) |
电流量测范围(截断电流) | 0.001mA~20.0mA |
电流量测分辨率[1] | 0.001mA / 0.01mA / 0.1mA |
电流量测准确度 | ±(1.5%读值+ 30位数)当HI SET<1.11mA ±(1.5%读值+ 3位数)当HI SET≧1.11mA |
上/下限判定功能 | Yes |
ARC 侦测 | Yes |
扫描功能* | Yes |
上升时间(RAMP) | 0.1s~999.9s |
测试时间(TIMER)* | OFF, 0.5s~999.9s |
GND | ON/OFF |
绝缘电阻测试 (GPT-9904/9903A) | |
输出电压范围 | 50V~1000V dc |
输出电压调整分辨率 | 50V/步进 |
输出电压准确度 | ± (1%设定值+5V) [无负载] |
电阻量测范围 | 0.001GΩ~ 50.00GΩ |
测试电压 | 50V≦V ≦450V 0.001~0.050GΩ：±(5%读值 + 1位数) 0.051~2.000GΩ：±(10%读值 + 1位数) |
500V≦ V ≦1000V 0.001~0.500GΩ：±(5%读值 + 1位数) 0.501~9.999GΩ：±(10%读值 + 1位数) 10.00~50.00GΩ：±(15%读值 + 1位数) | |
输出阻抗 | 600kΩ |
上/下限判定功能 | Yes |
扫描功能* | Yes |
上升时间(RAMP) | 0.1s~999.9s |
测试时间(TIMER) | 1s~999.9s |
GND | OFF (fixed) |
接地阻抗测试 (仅GPT-9904) | |
输出电流范围 | 03.00A~32.00A ac |
输出电流调整分辨率 | 0.01A |
输出电流准确度 | 3A≦ I ≦8A: ±(1%读值+ 0.2A) 8A< I ≦32A: ±(1%读值+ 0.05A) |
测试电压 | 6Vac 大(开路电压) |
测试电压频率 | 50Hz/60Hz可选择 |
电阻量测范围 | 10.0mΩ~ 650.0mΩ |
电阻量测分辨率 | 0.1mΩ |
电阻量测准确度 | ±(1%读值+ 2 mΩ) |
上/下限判定功能 | Yes |
扫描功能* | Yes |
测试时间(TIMER) | 0.5s~999.9s |
测试方式 | 四线式量测 |
GND | OFF (fixed) |
记忆组 | |
单步骤记忆 | MANU：100组 |
自动测试记忆 | AUTO：100 组, 每组多16个manu |
界面 | |
后板输出 | 标准 |
RS-232C | 标准 |
USB | 标准 |
GPIB | 选购 |
Remote terminal (Front) | 标准 |
Signal I/O | 标准 |
显示屏 | |
240 x 64 点阵式(蓝色) LCD | |
使用电源 | |
AC 100V/120V/220V/230V ± 10%, 50/60Hz | |
尺寸及重量 | |
330(宽) x 148(高) x 587(深) mm 约27kg max. for GPT-9904/9903 | |
[* ]扫描功能及测试时间可为持续测试(TIMER = OFF), 只有在特殊的MANU模式下( MANU=***-000 )可被执行
快速指南x 1, 电源线x 1,
CD x 1(内含完整使用手册)
Interlock端子 x 1
Remote端子组件 x 1
测试线GHT-114 x 1 for GPT-9903
测试线GHT-114 x 1, GTL-115 x 1 for GPT-9904
选购配备
Opt.1 GPIB卡
选购附件
GHT-113 高压测试枪
GHT-205 高压测试棒
GTL-232 RS232C通讯数据线, 9针对9针母座, 用于计算机联机
GTL-247 USB通讯数据线, A-A型式, 约1.8公尺
GTL-248 GPIB通讯数据线, 约2公尺
GRA-417 面板机架 (19", 4U) *此面板机架不适用GPT-9903/9904A
